220v বাজ সুরক্ষা তিন ফেজ

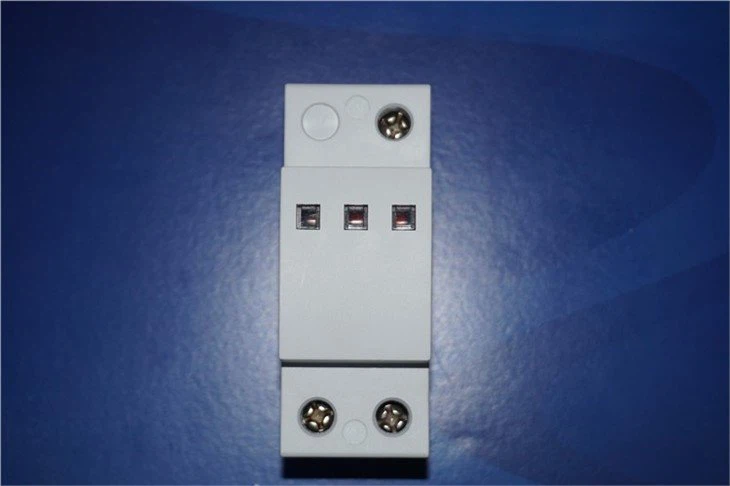

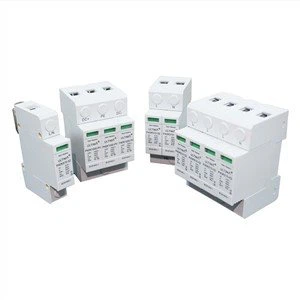

সৌর 600V 2P 20-40kA DC SPD 3P + N Type 2 DC Solar Surge Protection Device Double Pole, 600V, 20-40 kA।

1000VDC গ্রিড টাই সার্জ অ্যারেস্টার

DS60PV হল টাইপ 1 হেভি ডিউটি ​​সার্জ প্রোটেক্টর, যখন ইনস্টলেশনের সময় সরাসরি বজ্রপাত হবার সম্ভাবনা থাকে। এগুলি 500- এবং 1000-ভিডিসি অপারেটিং ভোল্টেজে পাওয়া যায়। ডিসি পাওয়ার সাপ্লাই লাইনের উভয় প্রান্তে (সোলার অ্যারে সাইড এবং ইনভার্টার/কনভার্টার সাইড) টাইপ 1 সার্জ প্রটেক্টর ব্যবহারের সুপারিশ করা হয়। এটি একটি মনোব্লক ঘের দিয়ে তৈরি করা হয়েছে এবং ডিআইএন রেলটিতে মাউন্ট করা হয়েছে। পিভি সার্জ প্রোটেক্টর হল ডিআইএন মাউন্ট এবং কম্বিনার বক্সের ভিতরে বসানোর জন্য আদর্শ।

ডিসি পাওয়ার সার্জ সুরক্ষা ওভারভিউ

সোলার ফটোভোলটাইক (PV) সিস্টেমগুলি অত্যন্ত চাহিদা সম্পন্ন এবং ব্যয়বহুল প্রকল্প। বিনিয়োগে কাঙ্ক্ষিত রিটার্ন পাওয়ার আগে তাদের প্রায়শই কয়েক দশক ধরে সোলার পিভি সিস্টেম চালু থাকতে হয়।

অনেক নির্মাতারা 20 বছরের বেশি সিস্টেম লাইফ গ্যারান্টি দেবে যখন ইনভার্টার সাধারণত 5-10 বছরের জন্য গ্যারান্টিযুক্ত। সমস্ত খরচ এবং বিনিয়োগের ফেরত এই সময়ের উপর ভিত্তি করে গণনা করা হয়। যাইহোক, অনেক পিভি সিস্টেম পরিপক্বতা অর্জন করছে না এই অ্যাপ্লিকেশনগুলির প্রকাশ প্রকৃতির কারণে এবং এর আন্তconসংযোগ ফিরে এসি ইউটিলিটি গ্রিডে। সৌর পিভি অ্যারে, তার ধাতব ফ্রেম সহ এবং খোলা বা ছাদের চূড়ায় মাউন্ট করা, খুব ভাল বাজ রড হিসাবে কাজ করে। এই কারণে, এই সম্ভাব্য হুমকিগুলি দূর করতে এবং এইভাবে সিস্টেমগুলির আয়ু বাড়ানোর জন্য protectionেউ সুরক্ষায় বিনিয়োগ করা বুদ্ধিমানের কাজ। একটি ব্যাপক geেউ সুরক্ষা ব্যবস্থার জন্য খরচ মোট সিস্টেম ব্যয়ের 1% এরও কম।

অনুশীলনগুলি সুপারিশ করুন

1) আর্থিং সিস্টেম

সার্জ প্রোটেক্টরস গ্রাউন্ড গ্রাউন্ডিং সিস্টেমে ট্রানজিয়েন্টগুলিকে শান্ট করে। একটি নিম্ন প্রতিবন্ধক স্থল পথ, একই সম্ভাবনায়, geেউ রক্ষকদের সঠিকভাবে কাজ করার জন্য সমালোচনামূলক। সমস্ত পাওয়ার সিস্টেম, কমিউনিকেশন লাইন, গ্রাউন্ডেড এবং আনগ্রাউন্ডেড মেটালিক অবজেক্টগুলিকে দক্ষতার সাথে কাজ করার জন্য সুরক্ষা স্কিমের জন্য সমানভাবে বন্ধন করা প্রয়োজন।

2) বহিরাগত পিভি অ্যারে থেকে বৈদ্যুতিক নিয়ন্ত্রণ সরঞ্জামগুলিতে ভূগর্ভস্থ সংযোগ

যদি সম্ভব হয়, বাইরের সোলার পিভি অ্যারে এবং অভ্যন্তরীণ বিদ্যুৎ নিয়ন্ত্রণ সরঞ্জামগুলির মধ্যে সংযোগ সরাসরি বিদ্যুতের আঘাত এবং/অথবা সংযোগের ঝুঁকি সীমিত করতে ভূগর্ভস্থ বা বৈদ্যুতিকভাবে রক্ষা করা উচিত।

3) সমন্বিত সুরক্ষা প্রকল্প

PV সিস্টেমের দুর্বলতা দূর করার জন্য সমস্ত উপলব্ধ বিদ্যুৎ এবং যোগাযোগ নেটওয়ার্কগুলিকে সার্জ সুরক্ষার সাথে মোকাবিলা করতে হবে। এতে প্রাথমিক এসি ইউটিলিটি পাওয়ার সাপ্লাই, ইনভার্টার এসি আউটপুট, ইনভার্টার ডিসি ইনপুট, পিভি স্ট্রিং কম্বিনার এবং অন্যান্য সম্পর্কিত ডেটা/সিগন্যাল লাইন যেমন RS-485, 4-20mA কারেন্ট লুপ, PT-100, RTD, এবং টেলিফোন মডেম অন্তর্ভুক্ত থাকবে।

স্পেসিফিকেশন

Ole মেরু: 2P

● শ্রেণিবদ্ধ পরীক্ষা: II

Oc ইউওসি সর্বোচ্চ: 600 ভিডিসি

Contin সর্বোচ্চ ক্রমাগত অপারেটিং ভোল্টেজ: 600 ভিডিসি

● নামমাত্র স্রাব বর্তমান (8/20): 20 কেএ

Disc সর্বোচ্চ স্রাব বর্তমান (8/20 সেকেন্ড): 40 কেএ

● ভোল্টেজ সুরক্ষা স্তর উপরে: 2 কেভি

● সার্টিফিকেশন: IEC61643-1

শর্ত এবং মাত্রা

● তারের ক্যাপাসিটি হার্ড ওয়্যার: 4 ~ 25 মিমি

● নমনীয় তার: 4 ~ 16 মিমি²

● স্ট্রিপিং দৈর্ঘ্য: 10 মিমি

● টর্ক: প্রধান সার্কিট 3. 5 এনএম

● সুরক্ষা শ্রেণী: সমস্ত প্রোফাইল IP40; সংযোগ পোর্ট IP20

● পরিবেষ্টিত তাপমাত্রা: -30 ডিগ্রি সেলসিয়াস থেকে 70 ডিগ্রি সেন্টিগ্রেড

● ইনস্টলেশন পরিবেশ: কোন সুস্পষ্ট শক এবং কম্পন

● মাত্রা (প্রস্থ x উচ্চতা x গভীরতা): 36 x 90 x 67. 6

● ওজন: 0. 24 কেজি।

1. উন্নত geেউ সুরক্ষা

2. সরলীকৃত প্লাগ-ইন মডিউল

3. দীর্ঘ আয়ু

4. সংযোগ বিচ্ছিন্ন সূচক

5. ত্রুটির দূরবর্তী সংকেত

6. অস্থায়ী overvoltages বা TOV (VG সংস্করণ) জন্য অনুকূলিত
